Naprawa lampy LED z regulacją barwy: wymiana wnętrza zamiast diagnozy

W sufitowej lampie LED firmy Wofi padł zasilacz (driver), bez widocznych uszkodzeń. Lampa ma regulację barwy i jasności – po włączeniu powinna wrócić do ostatnich ustawień, a była zupełnie ciemna.

Jak działa regulacja barwy

Lampy z regulacją barwy (CCT) mają dwa osobne obwody LED – ciepły i zimny – ze wspólnym plusem. Barwę ustala proporcja między nimi, a jasność – modulacja PWM po stronie minusa. Regulowanie samego prądu byłoby nieekonomiczne.

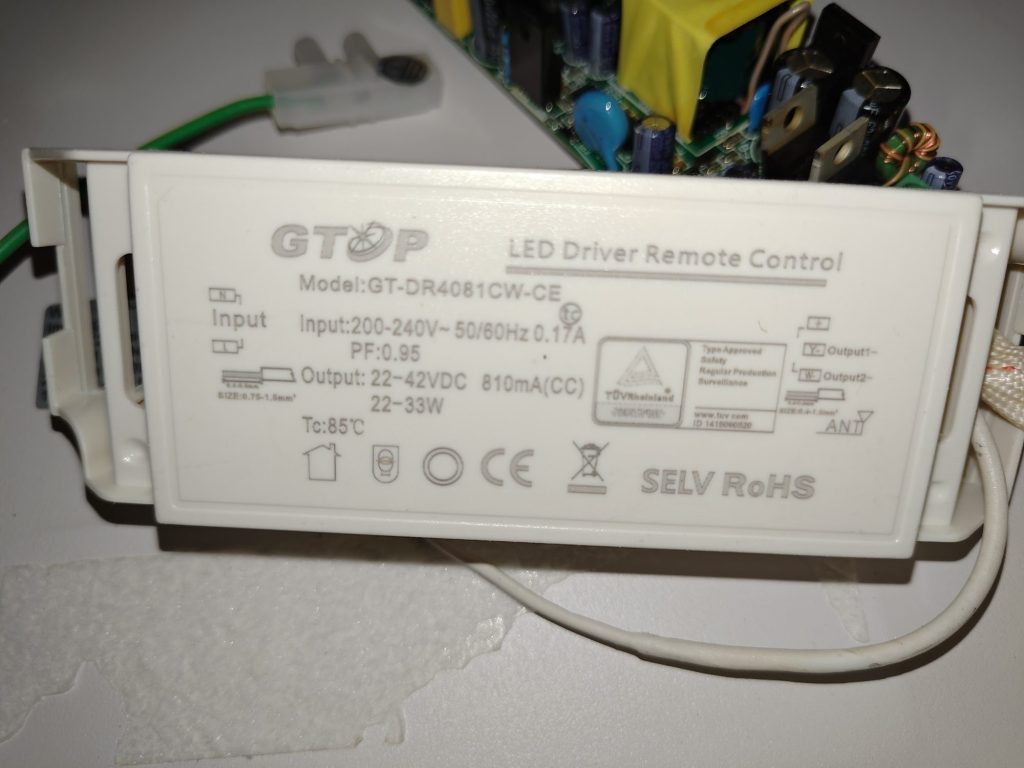

Tabliczka zasilacza GTOP GT-DR4081CW-CE: wejście 200–240 V, wyjście 22–42 V DC 810 mA, dwa wyjścia minusowe i antena pilota — Oryginalny driver GTOP GT-DR4081CW-CE: prądowy (810 mA), ze wspólnym plusem i dwoma wyjściami minusowymi – po jednym na każdą barwę.

Diagnoza

Na złączu z przewodami do diod nie było żadnego napięcia – problem siedział w samym zasilaczu.
Bezpiecznik po stronie sieciowej (2 A, 250 V) – sprawny.
Drugi podejrzany element przy wejściu – też sprawny.
Zostawał tranzystor kluczujący albo poważniejsza usterka.

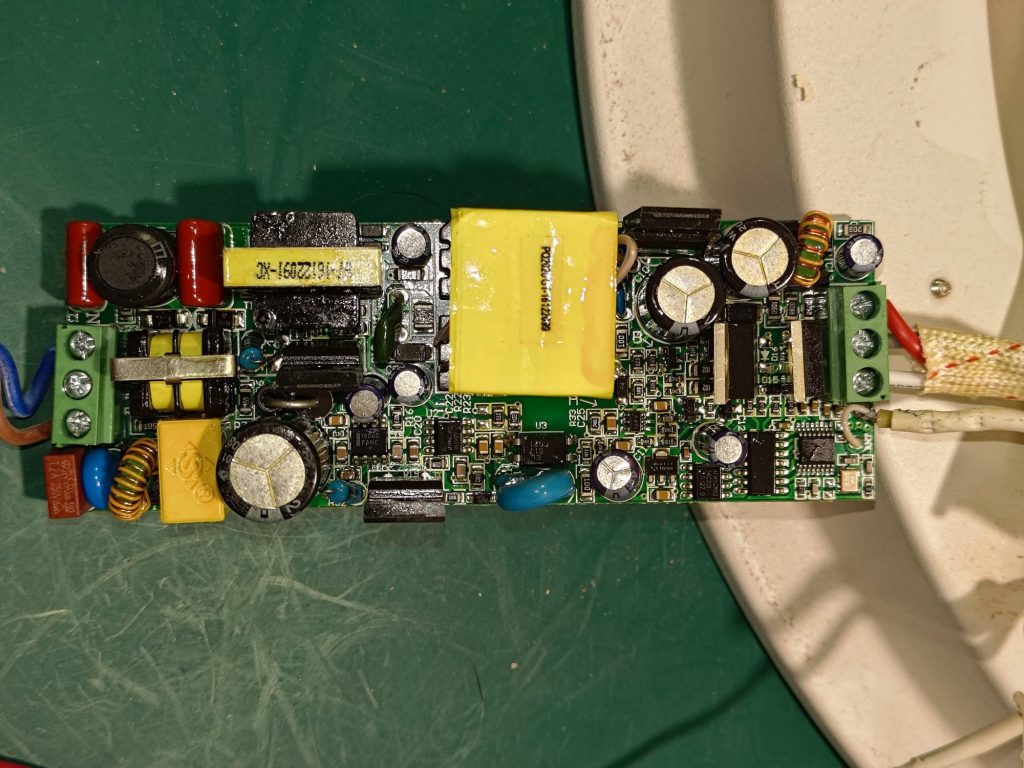

Płytka zasilacza LED od strony elementów, bez widocznych śladów uszkodzenia — Strona elementów – żadnych śladów spalenia. Bezpiecznik T2A 250V przy złączu sieciowym (na dole po lewej) był sprawny.

Lampa była pewnie jeszcze na gwarancji, ale karta gwarancyjna dawno poszła na makulaturę razem z kartonem.

Wymiana

Uznałem, że najbardziej opłaca się wymienić i sterowanie, i diody. Sterownik, który ustawia jednocześnie barwę (ciepło–zimno) i jasność, niełatwo znaleźć, ale takie moduły są na rynku. Użyłem:

zasilacza 24 V 60 W (EAN 5904261972012),
sterownika do taśm CCT z pilotem radiowym (EAN 5904261980826),
3 m dwupinowej taśmy LED COB 24 V (EAN 5904261984244).

Wszystko zmieściło się we wnęce po oryginalnym sterowniku. Taśma zrobiła 2,5 obrotu wokół okrągłej lampy i co ok. 5 cm musiałem ją delikatnie zaginać, więc z bliska wygląda to niechlujnie. Po założeniu dyfuzora nie widać tego, bo taśma COB świeci jednolicie, bez punktów.

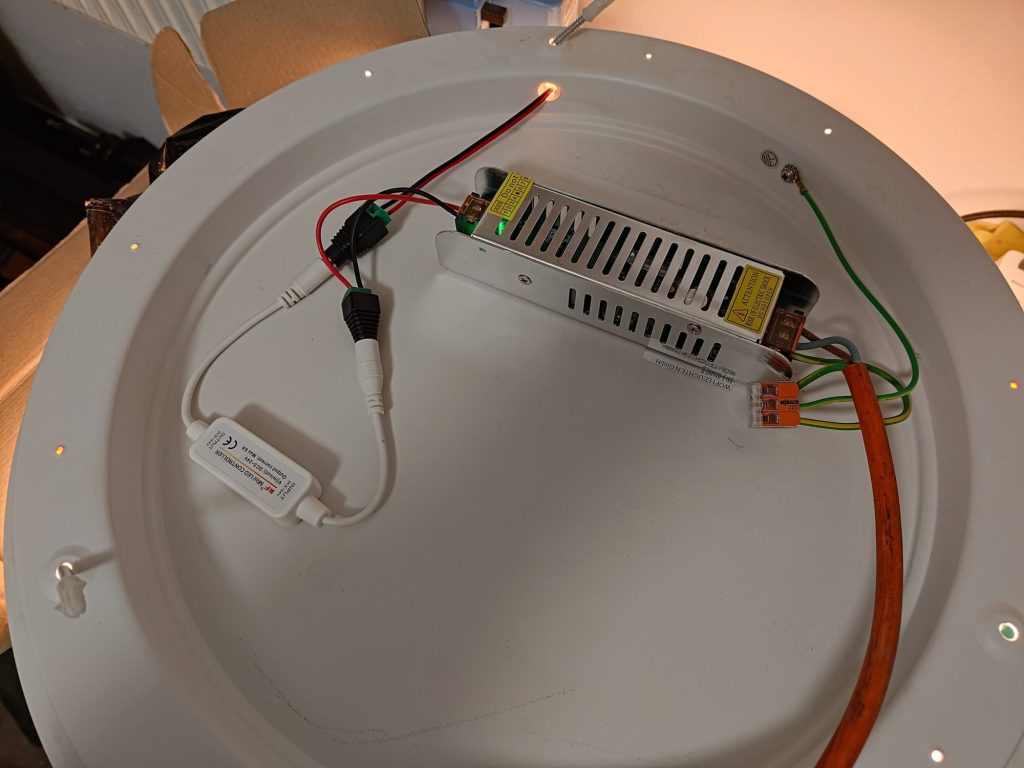

Wnętrze lampy po przeróbce: zasilacz 24 V, miniaturowy sterownik LED RF i złączki WAGO — Nowy zasilacz 24 V i sterownik RF zmieściły się we wnęce po oryginalnym driverze.

Koszt: ok. 120 zł. Z Chin byłoby o połowę taniej, ale wolałem mieć części od ręki.

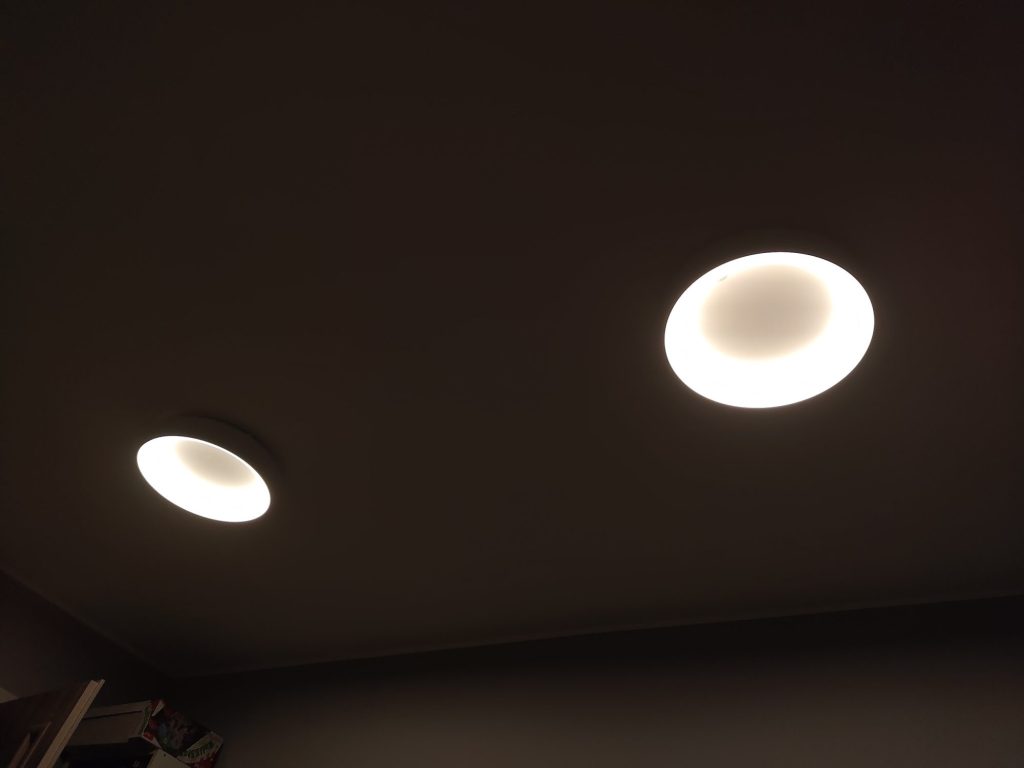

Dwie okrągłe lampy sufitowe obok siebie: oryginalna po lewej, naprawiona po prawej — Efekt: oryginalna lampa (po lewej) obok naprawionej (po prawej).

Zasilacz pracuje na 230 V – przed otwarciem lampy odłącz zasilanie.
